mk泵类维修

1、气阀维修MK15泵的气阀维修

维修气阀前,先关闭泵吸入管,然后关闭排出管。其次,关闭压缩空气气源,排空泵内气压,并将供气管道与泵的接头断开。

步聚1. 拆下气阀组件(见图)

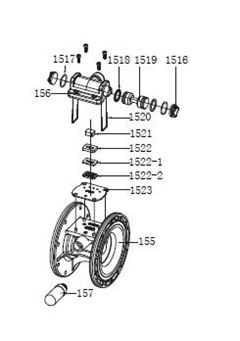

气阀维修MK15泵的气阀维修图

 采用扳手拆下将气阀组件固定在中间体上的四个螺栓。检查气阀密封垫(1523)是否开裂或损坏, 如果必要,请更换。

检查换气阀(1521)及换气阀阀板组件(1522,1522-1,1522-2)是否开裂,磨损或损坏,如果必要,请更换。

步骤2. 拆开活塞组件

采用钳子,移去活塞固定销(1520),然后移去两端的活塞固定板(1516),检查活塞固定板O环(1517)是否磨损或损坏,如有必要,请更换。

随后,将活塞从气阀壳体中移出,检查两端的V型圈(1518)是否磨损或损坏,如有必要,请更换。

步骤3. 重新组装气阀

在安装过程中, O环与V型圈表面请涂上一层轻微的润滑油,以便于安装。将O环(1517)套在活塞固定板(1516),用活塞固定销(1520)将其固定在气阀壳体上。将V型圈(1518)套在活塞上,将活塞(1519)插入气阀壳体中,然后安装另一侧的活塞固定板。

将换气阀(1521)与换气阀阀板组件(1522,1522-1,1522-2)嵌入气阀壳体的凹槽中。然后用扳手将气阀组件与气阀垫固定在中间体上。随后,重新连接气源,使泵恢复正常运转。

2、MK25,40,50,80泵的气阀维修

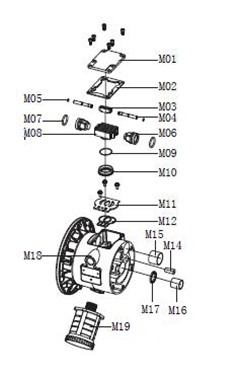

MK25,40,50,80泵的气阀维修图

步骤1. 拆开气阀盖

用螺丝刀移去固定气阀盖的6枚螺丝。然后,移去气阀盖(M01)。随后,检查气阀盖垫片(M02)是否开裂或损坏,如有必要,请更换。

步骤2. 检查气阀

移去先导阀的上部(M08),移出并检查先导阀O环(M09)与先导阀下部(M10)是否磨损或损坏,如有必要,请更换。

移出并检查换向开关(M03)是否磨损或损坏,如有必要,请更换。使用钳子将换向针(M04)与活塞(M06)移出。

检查换向针O环(M05)与活塞V型圈(M07)是否磨损或损坏,如有必要,请更换。用螺丝刀移去固定阀板(M11)的3枚螺丝,移出阀板并检查表面是否有磨损,如有必要,请更换。移出并检查阀板垫片(M12)是否磨损或损坏,如有必要,请更换。

步骤3. 重新组装气阀

将阀板垫片放入气阀底部的凹槽中,盖上阀板,然后,拧紧螺丝将阀板固定。将换向针O环装到换向针上,然后将换向针插入换向针套(M14)。

将活塞V型圈套到活塞上,然后将活塞插入活塞套(M15)。安装换向开关与先导阀组件。装上气阀盖垫片,放上气阀盖,然后拧紧螺丝将其固定。随后,重新连接气源,使泵恢复正常运转。

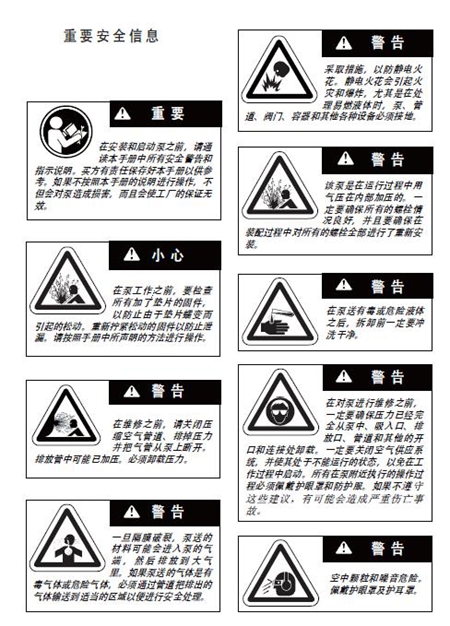

3、重要安全信息

使用重要安全信息

 注意:MK80泵:零件号(M08、M09、M10)为一整体。
