产品结构图

止回阀维修

维修止回阀部件之前,先关闭泵吸入管,然后关闭排出管。其次,关闭压缩空气气源,排空泵内气压,并将供气管道与泵的接头断开。并将泵内残留液体排净,随后可拆下泵进行维修。要对止回阀部件进行维修,需先拆下上下盖。

采用扳手或套简拆下上下盖的紧固螺栓,移去上下盖,可看到止回阀部件。

检查止回阀阀球的球形表面是否存在磨损,磨蚀或切口。检查止回阀阀座的内外表面是否有磨损,切口或嵌入材料。止回阀阀球的球形表面应与阀座的表面紧密接触,便于以峰值效率运转。

如果必要,更换磨损或损坏的止回阀部件。重新组装止回阀部件。阀座刚好可放入液体腔的外阀室内或上下盖的管内。随后重新组装泵,并使其恢复运转。

阀座类型

橡胶球座已自带球座O环,安装过程中,无需再加球座O环。非橡胶球座,安装过程中需加球座O环。

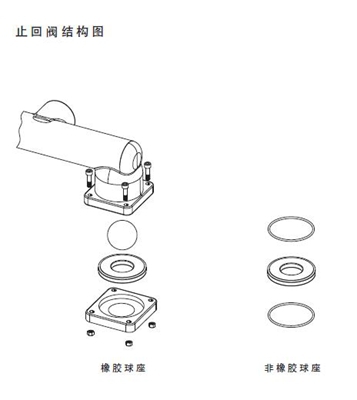

止回阀结构图

止回阀结构图展示

气体排放安装图

隔膜失效时,泵送液体会进入泵的气路。输送危险性或有毒物质时,排气口必须用管连接到便于安全处理的区域。见插图1

如果泵的材料与所吸液体间不会反应,则可将其浸入所输送的液体中。排气口必须在液位上方用管连接。建议采用排气管径不小于1 英寸的管道,管道过小将会对气流流量和泵的性能造成限制。见插图2

输送的液体,如果源头高于泵时(淹没吸入),排气口的接管位置要高于液体源头的位置,以免由于虹吸作用而向外溢出。见插图3.
