隔膜泵安装

一、隔膜安装注意事项:

如须维修隔膜,先关闭吸入口,再关闭泵的排出管道。关闭压缩气源,排空泵内压力,并切断泵的气源。将泵内的残留液体排净。

隔膜维修方法步骤:

步骤1. 拆下上下盖

采用扳手或套简,拆下将上下盖固定在流体腔上的16个螺栓。随后,移去上下盖。

步骤2. 拆下流体腔

采用扳手或套简,拆下将流体腔,隔膜和空气腔固定在一起的16个螺栓。随后,移去流体腔。

步骤3. 拆下隔膜组件

采用扳手或套简,通过逆时针转动,从隔膜连杆轴上拆下隔膜组件(外护块,隔膜,内护块)。随后,检查隔膜是否出现切口,戳孔,磨损或化学腐蚀, 如果必要,须更换隔膜。

步骤4. 安装隔膜

将外护块的螺栓插入隔膜与内护块的中心孔。外护块的螺栓按顺时针方向攻入连杆轴两端的螺纹孔内,直到内护块与连杆轴端齐平。然后,将连杆轴插入泵的中间体并穿出。

将另一侧的隔膜组件螺栓也按顺时针攻入连杆轴尾部的螺纹孔。随后,采用扳手按顺时针方向将外护块螺栓拧紧,将隔膜组件固定在连杆轴上。

步骤5. 重新组装泵

采用螺栓将两侧的流体腔固定在泵上。采用螺栓将上下盖重新安装到泵上。重新连接,使泵恢复正常运转。

四氟膜片的维修

四氟膜片是覆盖在橡胶膜片的外侧,直接与流体接触。四氟膜片的拆除与安装与橡胶膜片相同。

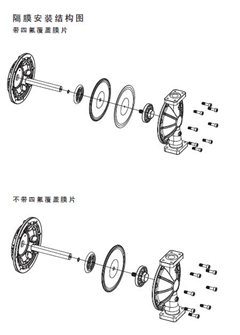

二、隔膜安装结构图:

隔膜安装结构图
